昆山舒美分析基金屬玻璃粉體的晶化行為

0 引言

熱噴涂是指采用火焰、電弧、等離子等熱源將材料迅速 加熱至熔融、半熔融或熱塑態后，高速噴射至基體表面以獲 得具有特定應用性能的材料表層的工藝過程，是目前制備合 金表面覆層的主要方法。熱噴涂技術在制備非晶材料方 面具有獨特的優勢。該技術不僅可快速升溫熔化材料，同時 具有快速冷卻凝固材料的特征，有利于形成非晶相涂層。而 且采用熱噴涂技術既可以發揮熱噴涂?jī)?yōu)質、高效、低成本的 優勢，又可以獲得具有優質耐磨、防腐等性能的表面防護涂層。因此，采用熱噴涂技術制備鋁基非晶涂層是鋁基非 晶合金材料制備的新拓展，也是熱噴涂表面技術研究的重要 方向，具有深遠的應用前景。

1 實驗

采用氣體霧化法制備 Al86Ni6Y4. 5Co2La1. 5金屬玻璃粉體。 設備真空度達到 1 Pa 時開啟感應加熱，將母合金完全熔化， 精煉 20 min，再將熔體通過噴嘴釋放到霧化腔體中，開啟高 壓( ～ 8. 1 MPa) 氬氣閥門，將熔體霧化成小液滴，小液滴在腔 體中快速冷卻形成不同粒度的粉體。 基體材料為 ZM5 鎂合金，試樣規格分為 20 mm×20 mm× 10 mm、Φ25. 4 mm×10 mm 兩種。在丙酮溶液中超聲波清洗 30 min 去除表面油污，采用棕剛玉噴砂提高試樣的表面粗糙 度。采用基于丙烷-空氣的低溫超音速噴涂系統制備涂層。 采用 Quanta 200 系列掃描電鏡( SEM) ，設置其管電壓為 15 kV，對 Al 基金屬玻璃粉體和涂層的原始表面及經打磨拋 光后的截面進行觀察和分析; 采用 X 射線能譜儀( EDS) 對粉 體進行元素分析。采用 Ｒigaku D /max2400 型 X 射線衍射儀 測試涂層的相組成，CuKα 為射線源，λ = 0. 154 2 nm，功率為 12 kW、管電壓為 50 kV、電流為 100 mA、步長為 0. 02°。采用 Verdon 方法對 XＲD 譜進行 Pseudo-Voigt 函數擬合，并結合 DSC 試驗測試，判定 Al 基金屬玻璃粉體沉積成層的溫度。 數值模擬 Al 基金屬玻璃粉體與丙烷-空氣、煤油-氧氣及高溫 空氣三種熱流的交互作用過程，采用 SprayWatch 4 型狀態監 測儀測試不同熱流流場下的噴涂顆粒速度與溫度。

2 結果與討論

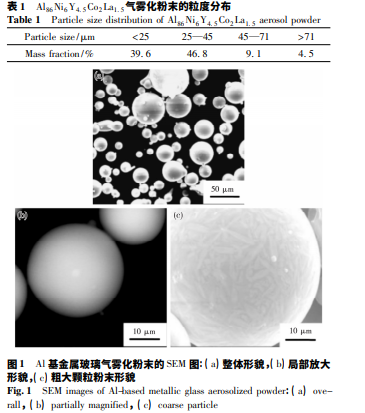

氬氣霧化制備的 Al86Ni6Y4. 5 Co2La1. 5合金粉末的粒度分布列于表 1，可見粒徑小于 45 μm 的粉末約占 80%，粒徑小于 25 μm 的粉末約占 40%。圖 1 為 Al86 Ni6Y4. 5 Co2La1. 5 氣霧化 合金粉末微觀組織的 SEM 圖像。由圖 1a 可見，粉末顆粒較 為均勻，基本呈球狀，表面光潔，有少量的衛星球，具有較好 的流動性。從局部放大圖 1b 中觀察不到任何襯度差別，初 步判斷粉末表面是較為均勻的金屬玻璃組織。由圖 1c 可 見，粉末邊緣存在大量的花瓣?duì)詈歪槧罹w相。

不同射流流場下 25 ～ 45 μm 噴涂顆粒的運動軌跡、溫度 及速度變化如圖 5 所示。由圖 4 得到，定義射流入口溫度為 873 K 時，不同噴涂顆粒間存在較大的速度梯度，束流較為發 散; 顆粒溫度整體較低，最高尚未達 500 K; 顆粒速度相對較 低，約為 600 m / s。當射流入口溫度為 2 017 K 時，不同噴涂 顆粒間的速度梯度最小，束流最為集中; 顆粒溫度整體較高， 最高約為 770 K; 顆粒速度較高，達 1 100 m / s。當射流入口 溫度為 3 026 K 時，不同噴涂顆粒間的速度梯度較小，噴涂顆 粒束流較為集中; 顆粒溫度整體最高，最高近 1 400 K; 顆粒 速度相對最高，達 1 300 m / s。

3 結論

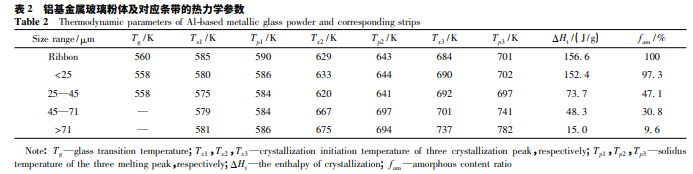

( 1) 在采用低溫超音速噴涂工藝制備 Al 基金屬玻璃涂 層的過程中，應調控噴涂溫度，昆山舒美認為減少 α-Al 相，避免出現 Al+ TM 及 Al + ＲE 金 屬 間 化 合 物 相。同 時，結 合 Al86 Ni6Y4. 5- Co2La1. 5金屬玻璃粉體的熱力學參數測試結果，在采用低溫 超音速噴涂工藝過程中篩選粒徑為 25 ～ 45 μm 的粉末為噴 涂粒子，Al 基金屬玻璃粉體沉積成層溫度應介于玻璃轉變溫 度 Tg 與有害金屬間化合物相析出溫度 Tx3之間，即其最佳的 臨界溫度閾值區間應為 558 ～ 692 K。
( 2) 采用基于拉格朗日法數值模擬了 Al 基金屬玻璃粉 體與丙烷-空氣、煤油-氧氣及高溫空氣三種熱流交互作用的 氣固雙相流流場狀態，三類熱源熱流均使得噴涂顆粒產生了 顯著的加速與溫升效應。以高溫空氣為熱源的粒子束流徑 向速度梯度最大，顆粒最大速度 為 660 ms－1 ，最高 溫 度 為 496 K。以丙烷-空氣為熱源的粒子束流徑向速度梯度最小， 顆粒最大速度達 1 111 ms－1 ，最高溫度達 774 K。以煤油-氧 氣為熱源的粒子束流徑向速度梯度較小，顆粒最大速度達 1 334 ms－1 ，最高溫度達 1 380 K。顆粒平均速度與最高溫度 的模擬值與測試值的相對誤差均小于 11%，基本能夠真實體現各熱流對 Al 基金屬玻璃粉體加速與溫升效應的影響。
